【Docker】SchemaSpy（スキームスパイ）を使って自動的にER図を生成する（改良版

Docker で SchemaSpy（スキームスパイ）を使って自動的にER図を生成する。（改良版
以前書いた記事（【Docker】SchemaSpy を使って自動的にER図を生成する）がSchemaSpyのアップデートのためか動作がおかしくなったため改良版を書きました。

SchemaSpy を使ってみる

SchemaSpyを使ってみます。

ファイル構成

以下のようにファイルを構成してください。

├─.docker
│   └schemaspy
│      └schemaspy.properties
└─docker-compose.yml

schemaspy.properties

1
2
3
4
5
6
7
8
9
# DB type
schemaspy.t=mysql
schemaspy.dp=/drivers
schemaspy.host=mysql
schemaspy.port=3306
schemaspy.db=test
schemaspy.s=test
schemaspy.u=develop
schemaspy.p=p@ssw0rd

プロパティ説明

schemaspy.t : データベース種別
schemaspy.dp : ドライバーパス
schemaspy.host : DBホスト
schemaspy.port : ポート番号
schemaspy.db : DB名
schemaspy.s : スキーマ名
schemaspy.u : ユーザ名
schemaspy.p : パスワード

docker-compose

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
version: '3'

services:
    mysql:
      container_name: mysql
      image: mysql:8.0
      command:
        - --sql-mode=NO_ENGINE_SUBSTITUTION
      volumes:
        - ./.data/mysql:/var/lib/mysql
        - ./.docker/mysql/init:/docker-entrypoint-initdb.d
      ports:
        - "3306:3306"
      environment:
        MYSQL_ROOT_PASSWORD: root
        MYSQL_DATABASE: test
        MYSQL_USER: develop
        MYSQL_PASSWORD: p@ssw0rd
        TZ: 'Asia/Tokyo'

    schemaspy:
      container_name: schemaspy
      image: schemaspy/schemaspy:snapshot
      volumes:
        - ./.docker/schemaspy/schemaspy.properties:/schemaspy.properties # SchemaSpy Properties File
        - ./schemaspy/output:/output # SchemaSpy Output dir
      depends_on:
        - mysql
      environment:
        SCHEMASPY_OUTPUT: /output # SchemaSpy Output dir

実行

まずはMysqlを起動します。

docker-compose up -d --build mysql

テーブルを作成（SQLはMysql公式サンプル world_x_database を使用MySQL :: Other MySQL Documentation

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
DROP TABLE IF EXISTS `city`;
CREATE TABLE `city` (
  `ID` int NOT NULL AUTO_INCREMENT,
  `Name` char(35) NOT NULL DEFAULT '',
  `CountryCode` char(3) NOT NULL DEFAULT '',
  `District` char(20) NOT NULL DEFAULT '',
  `Info` json DEFAULT NULL,
  PRIMARY KEY (`ID`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

DROP TABLE IF EXISTS `country`;
CREATE TABLE `country` (
  `Code` char(3) NOT NULL DEFAULT '',
  `Name` char(52) NOT NULL DEFAULT '',
  `Capital` int DEFAULT NULL,
  `Code2` char(2) NOT NULL DEFAULT '',
  PRIMARY KEY (`Code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

DROP TABLE IF EXISTS `countryinfo`;
CREATE TABLE `countryinfo` (
  `doc` json DEFAULT NULL,
  `_id` varbinary(32) GENERATED ALWAYS AS (json_unquote(json_extract(`doc`,_utf8mb4'$._id'))) STORED NOT NULL,
  `_json_schema` json GENERATED ALWAYS AS (_utf8mb4'{"type":"object"}') VIRTUAL,
  PRIMARY KEY (`_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

DROP TABLE IF EXISTS `countrylanguage`;
CREATE TABLE `countrylanguage` (
  `CountryCode` char(3) NOT NULL DEFAULT '',
  `Language` char(30) NOT NULL DEFAULT '',
  `IsOfficial` enum('T','F') NOT NULL DEFAULT 'F',
  `Percentage` decimal(4,1) NOT NULL DEFAULT '0.0',
  PRIMARY KEY (`CountryCode`,`Language`),
  KEY `CountryCode` (`CountryCode`),
  CONSTRAINT `countrylanguage_ibfk_1` FOREIGN KEY (`CountryCode`) REFERENCES `country` (`Code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

SchemaSpyを実行

docker-compose up -d --build schemaspy

schemaspy/output のディレクトリにファイルが出力されたら成功です。

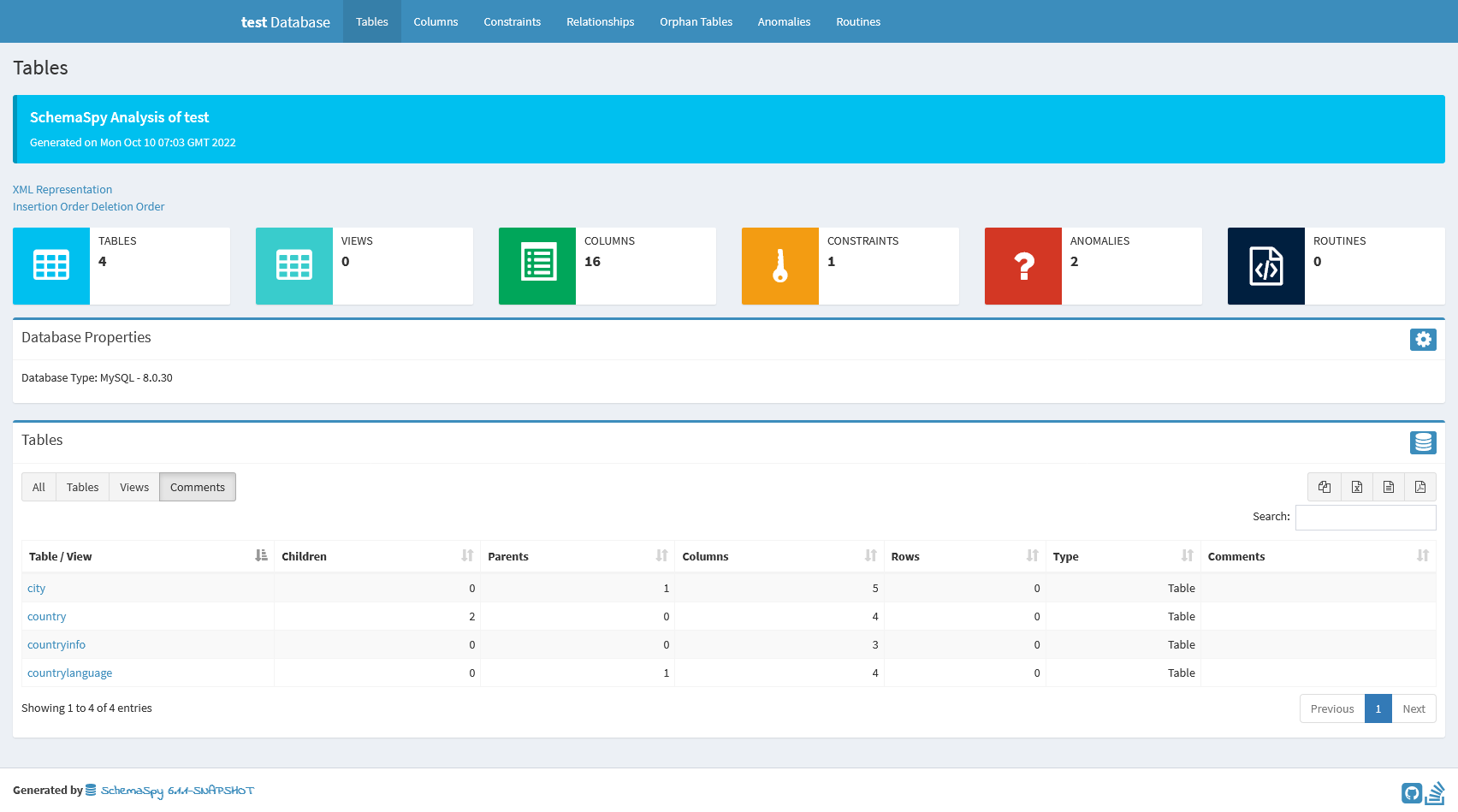

出力されたHTMLを見るとテーブル情報を確認ができます。

schemaspy_001

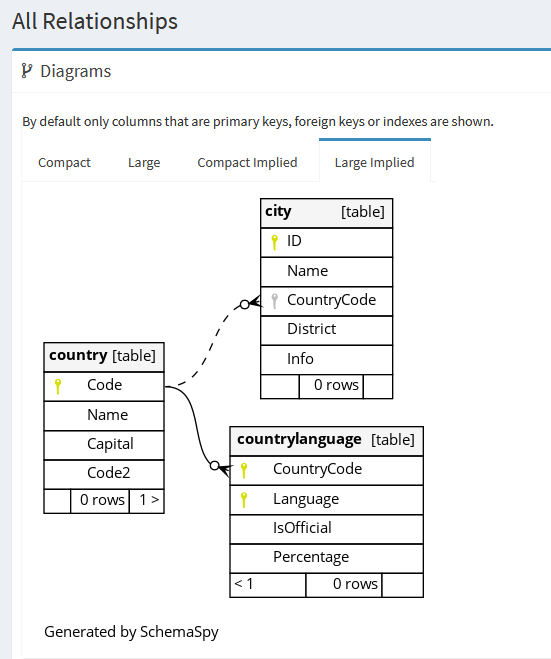

またER図を出力してくれるのでリレーションの確認もできます。
schemaspy_002

参考

schemaspy/schemaspy - Docker Image | Docker Hub
